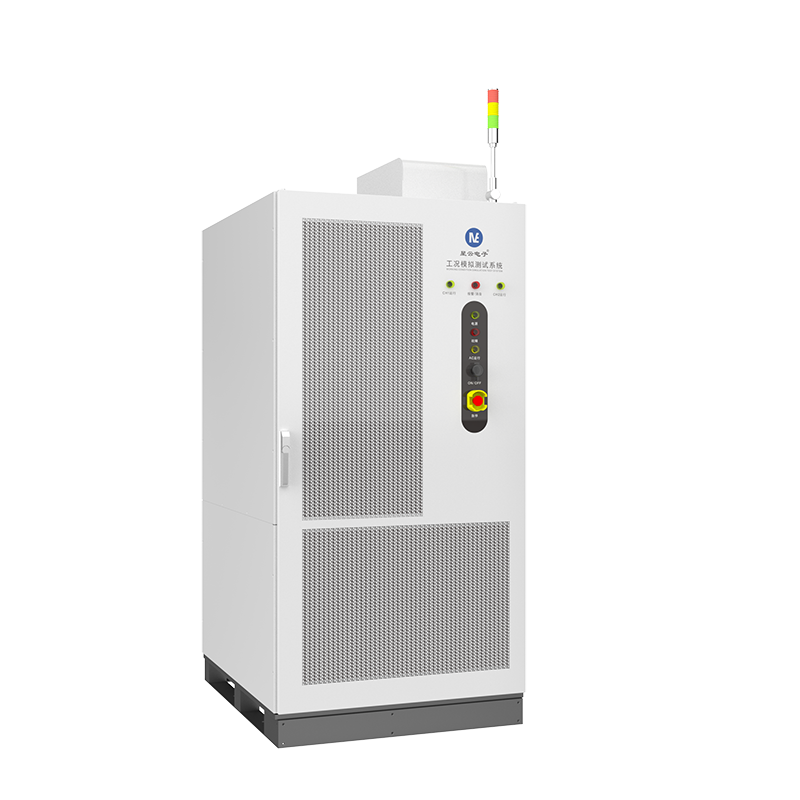

抖圈人生就是搏600kW1650V
電池組工況模擬測試系統
一款能量回饋式雙向雙通道的電源處理系統，是專門為高功率二次電池組測試而開發的高精密充放電仿真設備，可用于鋰電池組性能測試。可實現毫秒級功率特性曲線輸出，并按實際的路況電池仿真模擬測試，為研究、生產及應用提供科學依據。
應用場景
-
電池生產商 -
電動車主機廠 -
儲能電池廠商
權威認證 實力見證
響應速度快
電流響應＜4ms
電流切換＜8ms
電流切換＜8ms
測量精度高
電壓精度0.01%F.S.
電流輸出精度±0.03%F.S.（分檔）
電流輸出精度±0.03%F.S.（分檔）
能量回饋效率高
最佳效率96%
隔離方式安全可靠
高頻隔離型ACDC
？榛峁
易維護、易升級配置
電流測試精度高 匹配分檔測試要求
高精度電流測試能夠確保測量結果的準確性，減少誤差。在分檔測試要求下，不同電流范圍內的測試精度都能得到保證，從而提高了整體測試的可靠性。這對于需要精確控制電流的電子設備、電池管理系統（BMS）等至關重要。
-
快速動態響應 適合各種高速動態測試采用SiC功率器件，提升了設備控制響應速度，可快至3ms電流響應速度，滿足儲能電池和動力電池測試需求。

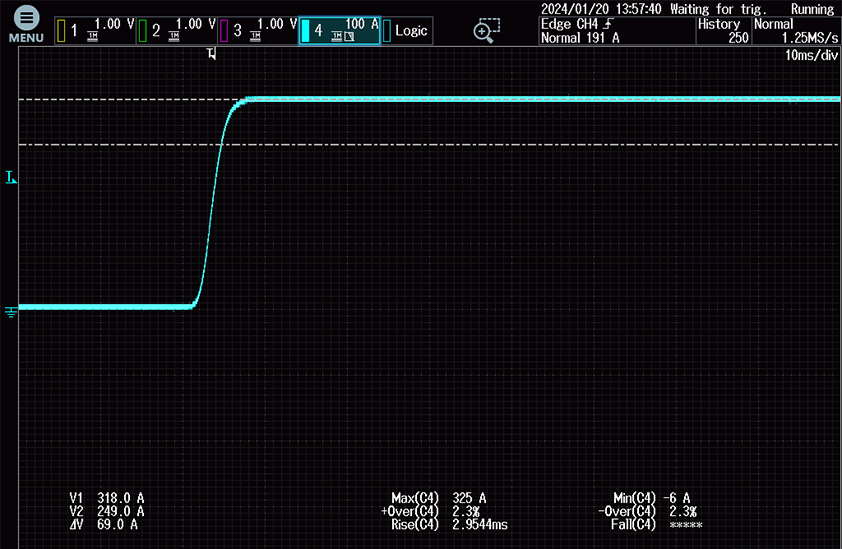

? 電流切換時間+10%到+90% 0A到-300A 實測2.95ms

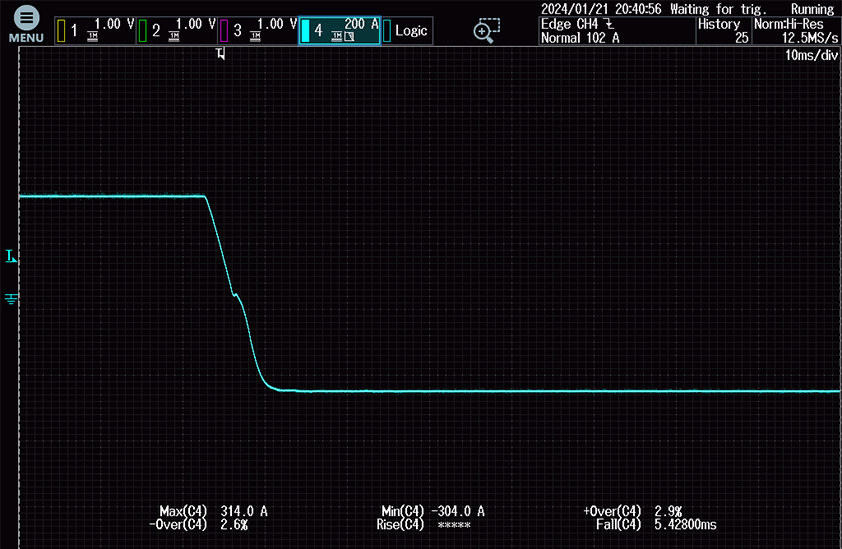

? 電流響應時間+90%到-90% +300A到-300A 實測5.4ms -
放電最佳效率＞96% 幫助客戶節省電費支出得益優秀電路拓撲，抖圈人生就是搏600kW-1650V電池組工況模擬測試系統的充電效率、放電效率，提升至96%以上，可極大節約客戶電費。 -

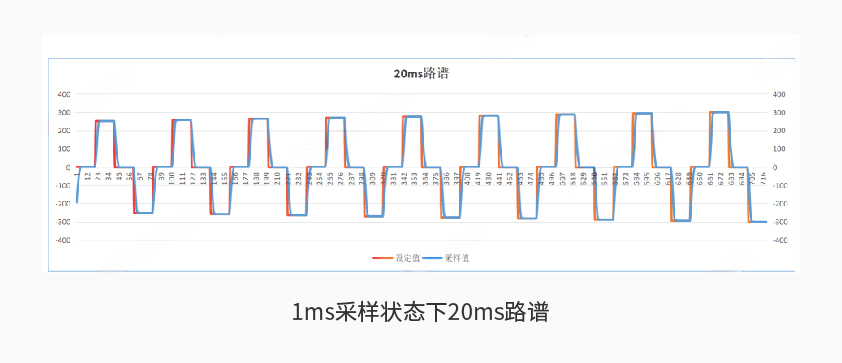

20ms路譜真實模擬 還原路況實時動態設備可兼容動力電池、儲能電池測試需求，支持20ms路譜測試，且支持1ms數據采集，最大程度滿足動力電池真實路況模擬測試，可用于實驗室各項高速動態測試。 -

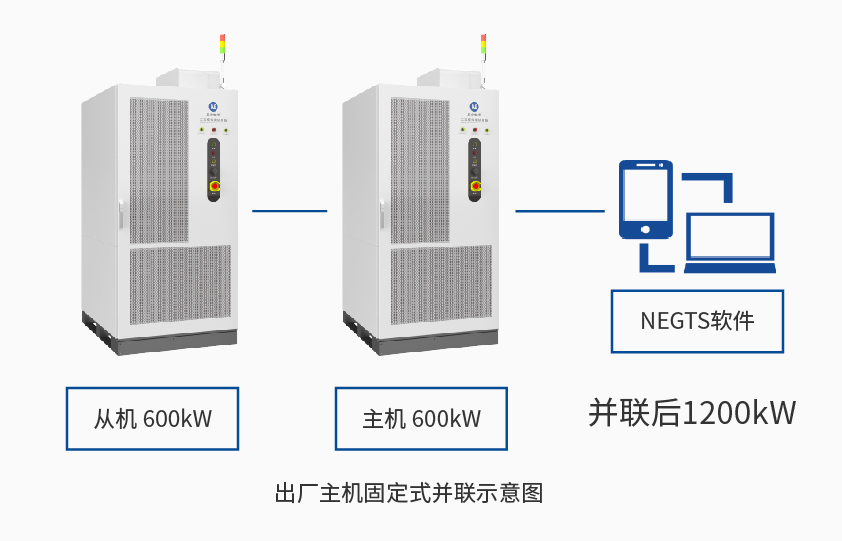

支持跨柜并聯 可擴展至1200kW? 客戶并聯模式：靈活式，支持客戶一鍵選擇分開/并聯
? 出廠并聯模式：固定式，出廠即固定并聯機組 -

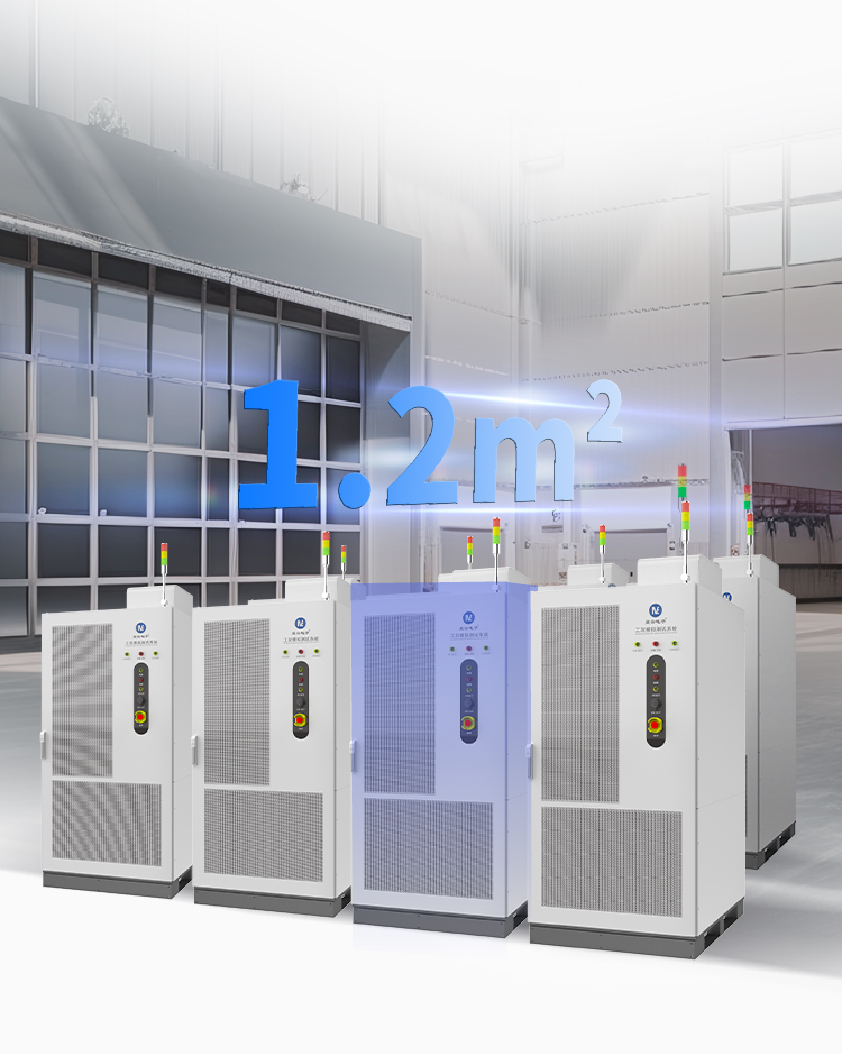

單機占地面積1.2㎡ 降低廠房投入提高產能系統采用了模塊化高頻隔離技術，取代了傳統工頻隔離變壓器，極大降低了設備體積和重量，600kW的設備僅占地僅1.2㎡、重約900kg。
基礎參數
-
產品型號BAT-NEH-600165030002-V008
-
輸入電源380VAC±10% ,頻率50Hz/60Hz±2Hz
-

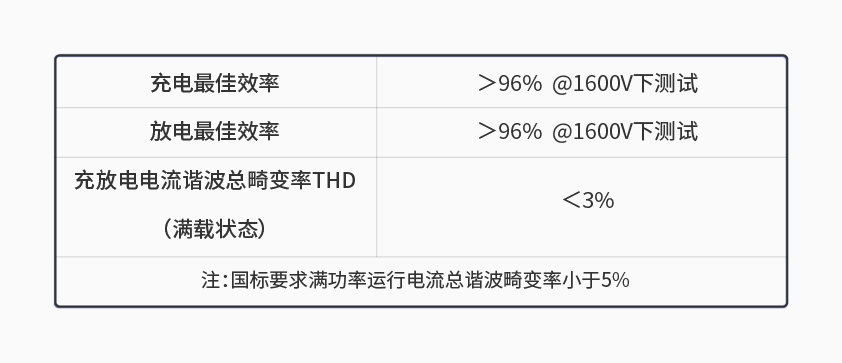

充電最佳轉換效率≥96%（電池側到電網側）@1600V
-
放電最佳轉換效率≥96%（電網側到電側）@1600V
-
功率因數≥0.99（滿載）
-
充放電電流諧波總畸變率（THD）＜3%（滿載）
-
DC側通道數每機柜通道數2CH
-
電壓范圍（DC）70V-1650V（滿電流輸出）
50V-70V（非滿電流輸出） -

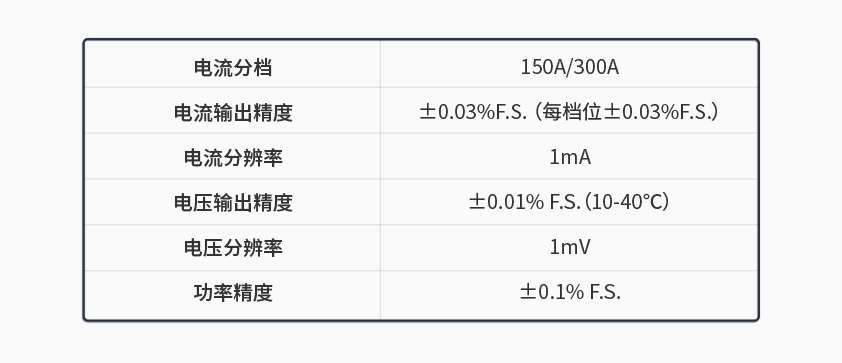

電壓輸出精度±0.01% F.S. （10-40℃）
-
電壓分辨率1mV
-
電流范圍±300A
-
可輸出最小電流100mA
-
電流輸出精度±0.03% 每檔位±0.03% F.S.
-
電流分檔150A/300A
-
電流分辨率1mA
-
IP防護等級IP21
